丝杆支撑座打孔测量尺寸的方法

文章来源:东莞希思克传动科技有限公司    发布日期:2021-5-14    浏览:87次

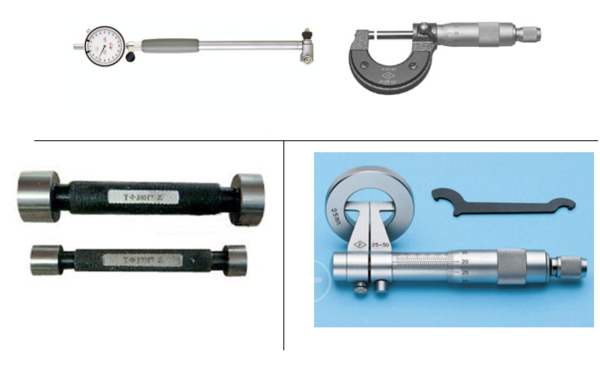

丝杆支撑座打孔测量尺寸的方法请对照图片,常用的方法有三种:

1、内径量表+外径千分尺。先用外径千分尺定位一个需要的尺寸,然后用内径量表测量最小点,然后把表面归零。再用内径量表去测需要测量的孔。优点:测量结果比较准确,容易掌握。缺点:效率比较低,量具相对笨重。(参见上面第一个图)

2、塞规。把塞规的稍长端外径尺寸定位在图纸最小实体尺寸,称为“过端”,稍短端尺寸定位在图纸最大实体尺寸,称为“不过端”,测量时“过端”能顺利通过,“不过端”不能通过为合格。优点:非常容易掌握,效率高。缺点:一个塞规只能测量一个尺寸,不能调整,时间长了塞规会磨损造成误差。(参见左下图)3、内径千分尺。用内经千分尺可以直接测量孔的尺寸,优点快速。缺点不好掌握,两个不同的人来测量可能是两个不同的结果,产生测量误差。(参见左下图)

3、内径千分尺。用内经千分尺可以直接测量孔的尺寸,优点快速。缺点不好掌握,两个不同的人来测量可能是两个不同的结果,产生测量误差。(参见右下图)

相信大家在这种图文并茂的方式下一定掌握了丝杆支撑座打孔测量尺寸的方法,我们希思克的支撑座也是这样慢慢的一步一个脚印经过设计、测量等方法制作出来的,每一个产品都经得起考验,给到客户的产品都是精雕细选的,大家可以放心采购。
