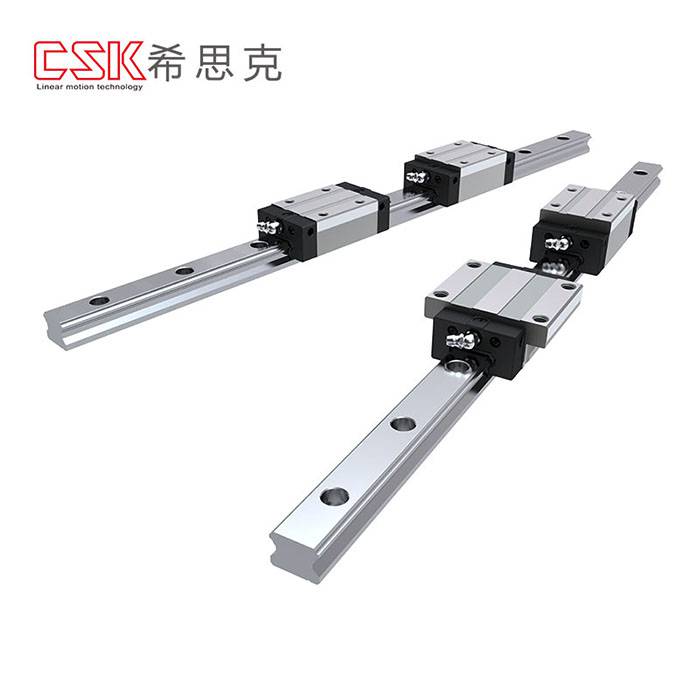

LMR系列滚柱式线性滑轨的设计特点有哪些

文章来源:东莞希思克传动科技有限公司    发布日期:2021-10-25    浏览:85次


LMR系列滚柱式线性滑轨的设计特点有哪些

LMR系列线性滑轨以滚柱型滚动体取代了钢珠,为实现超高刚性与超重负荷能力二设计,透过滚动体与滑轨与滑块的线接触方式,让滚动体在承受高负荷是仅仅形成微量的弹性变形,更藉由45度的接触角度的设计,让整体线性滑轨达到四方向等高刚性、登高负荷能力的特性表现。通过超高刚性的实现,可大幅提升加工精度,达到高精度的诉求;由于超重负荷的特性,进而延长线性滑轨的使用寿命。非常适合高速自动话产业机械及高刚性需求的设备使用。

1. 最佳设计

LMR系列线性滑轨的回流模组已取得多种专利,确保滚珠型滚动体克顺畅地进行无限循环滚动。并利用先进有限元素进行结构应力分析,求出滑块与滑轨结构的最佳化设计。

2. 四方向皆具有超高刚性

LMR系列线性滑轨以滚柱型滚动体取代了滚珠,即由滚柱与滑轨与滑块的线接触方式,滚柱在承受高负载是仅仅形成微量的弹性变形,不仅可大幅提升线性滑轨的刚性,更能维持高精度的加工。

3. 四方向皆具有超重负载能力

LMR系列线性滑轨采用DB(45°-45°)组合能承受上下和左右方向的负荷,让线性滑轨具有超高载荷能力。在相同工作负荷的前提下,LMR线轨相较于滚珠型线轨可有较小的体积,即可均匀承受高负载。

4. 延长寿命

LMR系列线性滑轨是以ISO规范为基准来制定基本体额定负荷,该基本体动定负荷是以额定寿命100公式计算之。线性滑轨的寿命会因实际承受工作负荷而不同,滚珠型线性滑轨的寿命计算可依选用线性滑轨的基本额定负荷及工作负荷推算出使用寿命。

以上就是LMR滚珠线性滑轨的设计特点,希望能够帮助大家认识滚柱式线性滑轨从而可以根据自身的需求来选择滚珠线性滑轨。想了解LMR系列滚柱式线性滑轨更多知识,欢迎大家来咨询。
